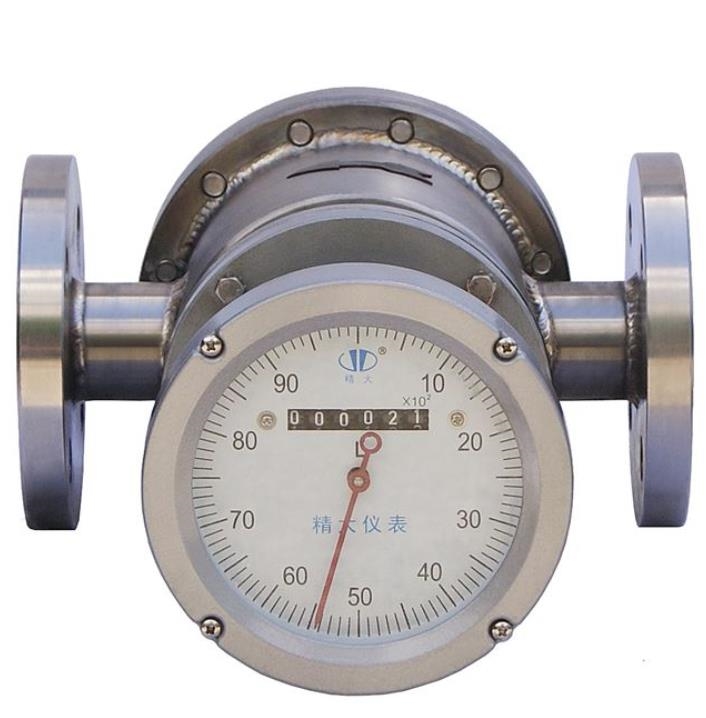

椭圆齿轮流量计产品介绍
椭圆齿轮流量计是典型的容积式流量测量仪表，主要用于对一定压力下充满管道的液体进行流量计量，凭借稳定的结构、可靠的运行状态以及良好的测量准确性，在多个行业的液体流量检测场景中得到普及应用，同时也可适配船舶燃油计量等专用场景，是工业与商业流量计量环节中常用的测量设备。
一、产品核心定位与基础属性
1. 产品归类：属于容积式流量计，也可称作排量流量计、齿轮流量计，在流量测量仪表中，测量准确性表现稳定，适配对流量计量有稳定要求的使用场景。
2. 测量对象：专注测量充满管道、处于一定压力状态下的液体流量，不针对气体、蒸汽等介质开展计量工作。
3. 应用属性：兼顾工业生产与商业贸易计量需求，既可以服务于生产流程中的流量监测，也能用于贸易交接环节的流量核算。
4. 运行特点：依靠机械结构实现流量分割与计量，无需依赖外部电源即可完成基础计量，搭配信号组件可实现远程监测与控制。
二、产品结构组成与核心部件
椭圆齿轮流量计的结构设计简洁规整，各部件分工明确，协同完成液体流量的计量工作，核心结构包含以下部分：
1. 计量主体：由壳体与内部椭圆齿轮构成，是实现流量计量的核心区域，齿轮与壳体配合形成固定容积的计量空间，是流量测量的基础结构。
2. 传动部件：连接椭圆齿轮与计数组件，将齿轮的旋转运动平稳传递，确保计量数据准确传输，保障机械计量的连贯性。
3. 计数组件：记录椭圆齿轮的旋转次数，通过固定容积与旋转次数的对应关系，换算出通过流量计的液体总体积，完成基础计量数据输出。
4. 信号发信部件：作为可选配置，可将机械旋转信号转化为电脉冲信号，适配远程显示与自动化控制系统的对接需求。
5. 密封部件：保障计量腔体内的液体不会发生泄漏，同时避免外部杂质进入计量区域，维持内部结构的稳定运行状态。
三、工作原理与计量机制
椭圆齿轮流量计的计量过程依靠流体压力差驱动，全程机械运作，原理清晰易懂，具体运行步骤分为4步：
1. 流体进入：被测液体从管道流入流量计内部，充满计量腔体，因进出口压力存在差异，为齿轮旋转提供动力来源。
2. 齿轮运转：在压力差作用下，一对相互啮合的椭圆齿轮交替作为主动轮与从动轮，持续平稳旋转，齿轮与壳体之间形成固定容积的新月形密封空间。
3. 容积计量：齿轮每完成一次旋转，就会将固定体积的液体从入口侧输送至出口侧，通过旋转次数累计，实现对液体流量的连续计量。
4. 数据输出：旋转运动传递至计数组件，直接显示累计流量；搭配发信部件时，可将流量信息转化为电信号，传输至外部设备实现远程监测。
整个计量过程无需额外动力，仅依靠流体自身压力即可完成，且测量结果不受管道内流场状态的过多干扰，保障计量结果的稳定性。
四、产品核心性能特点
1. 结构简洁，维护便捷：整体结构无复杂组件，安装与拆卸流程简便，日常维护工作量小，可长期保持稳定运行状态，适配长时间连续工作场景。
2. 运行可靠，稳定性强：机械结构耐用性良好，在常规工业环境下可稳定工作，故障发生率低，满足连续生产与计量的需求。
3. 计量准确，误差可控：测量准确性表现良好，可满足多数工业与商业计量要求；重复性误差不超过基本误差限值的三分之一，数据一致性有保障。
4. 适配介质范围广：对被测液体的粘度适应范围宽泛，从低粘度到高粘度液体均可适配，流量测量范围覆盖多种使用场景，无需针对不同粘度频繁更换设备。
5. 安装条件宽松：对进出口管道内的流场无特殊要求，无需复杂的直管段配置，可适配不同布局的管道系统，降低安装难度与成本。
6. 适配性强，拓展性好：可搭配不同类型的发信器，实现信号远程传输，适配自动化生产与集中监测场景，满足多样化使用需求。
五、信号输出与远程控制配置
为适配现代化工业自动化需求，可配置专用发信部件，实现机械计量与电子控制的衔接，具体配置特点如下：
1. 常用发信类型：常规配置电感式脉冲发信器，分为两种规格，可根据使用需求选择，满足不同监测场景要求。
2. 单路输出规格：单路脉冲输出模式，可将流量信号转化为电脉冲，传输至一台电子仪表或控制系统，完成单一终端的流量显示与控制。
3. 双路输出规格：双路等同脉冲输出模式，可同时连接两台电子仪表，满足现场显示与远程监控同步进行的需求，适配多终端监测场景。
4. 信号作用：电脉冲信号可实现流量数据的远程传输、实时显示、累计核算、超限报警等功能，助力生产流程的自动化管控，提升计量管理效率。
六、适用行业与应用场景
凭借稳定的性能与广泛的适配性，椭圆齿轮流量计在多个领域得到应用，覆盖工业生产与商业计量的核心场景，具体如下：
1. 石油行业：用于原油、成品油等液体的流量计量，涵盖石油开采、运输、储存、销售等全流程，适配油品贸易结算与生产管控需求。
2. 化工行业：适配各类化工液体的流量检测，包括溶剂、树脂、助剂等介质，满足化工生产中配料、输送、反应等环节的计量要求。
3. 医药行业：用于药液、试剂等卫生要求较高的液体计量，符合医药生产的洁净与精准计量标准，保障药品生产流程规范。
4. 交通行业：应用于车辆、船舶等交通工具的燃油计量，精准监测燃油消耗情况，助力能源管控与成本核算，其中船舶燃油计量是典型应用场景。
5. 食品行业：适配食用油、糖浆、乳制品等食品液体的流量计量，满足食品生产的卫生与精准计量要求，保障生产配比准确。
6. 其他场景：可拓展应用于冶金、电力等行业的液体流量检测，覆盖多种工业液体的计量需求，通用性较强。
七、材质选择与适配需求
为适配不同性质的被测液体，椭圆齿轮流量计可选用多种材质制作，避免液体腐蚀、污染等问题，保障设备使用寿命与计量安全，常用材质分为4类：
1. 铸铁材质：适配无腐蚀性、常规粘度的液体，成本适中，结构强度良好，满足多数普通工业场景的计量需求。
2. 铸钢材质：耐用性与抗压性更强，适配压力较高、无强腐蚀性的液体计量场景，提升设备在高压环境下的稳定性。
3. 304不锈钢材质：具备一定的耐腐蚀性，适配轻度腐蚀性液体或卫生要求较高的场景，如食品、医药行业的部分介质计量。
4. 316不锈钢材质：耐腐蚀性更优，适配腐蚀性相对较强的液体，同时满足高卫生标准场景的使用要求，扩大设备适用介质范围。
用户可根据被测液体的腐蚀性、粘度、卫生要求等参数，选择对应的材质，确保设备与介质适配，延长使用周期。
八、使用优势与核心价值总结
1. 计量精准度稳定，可作为生产管控与贸易核算的可靠依据，减少因计量误差带来的损失，提升生产与贸易的公平性。
2. 对介质粘度与流场要求宽松，一台设备可适配多种液体与管道布局，降低设备采购与更换成本，提升使用效率。
3. 机械结构可靠，故障率低，日常维护简单，减少停机维护时间，保障生产流程连续运行，提升生产效率。
4. 支持信号远程输出，可融入自动化控制系统，适配现代化工业生产的管控需求，实现流量数据的实时监测与智能管理。
5. 应用场景广泛，覆盖多行业多场景，通用性强，是工业与商业液体流量计量的实用型设备，满足不同用户的计量需求。
九、使用注意事项
1. 适配液体要求：优先用于清洁无大量固体颗粒的液体，避免杂质造成齿轮卡顿，影响计量准确性与设备使用寿命。
2. 安装规范：按照设备要求正确安装，确保流体方向与设备标识一致，保障齿轮正常运转，避免反向流动导致计量异常。
3. 定期检查：定期查看设备运行状态，检查密封部件是否完好，计数与发信组件是否正常工作，及时排查潜在故障。
4. 介质匹配：根据液体性质选择对应材质的设备，避免腐蚀性液体损坏设备内部结构，延长设备使用周期。
