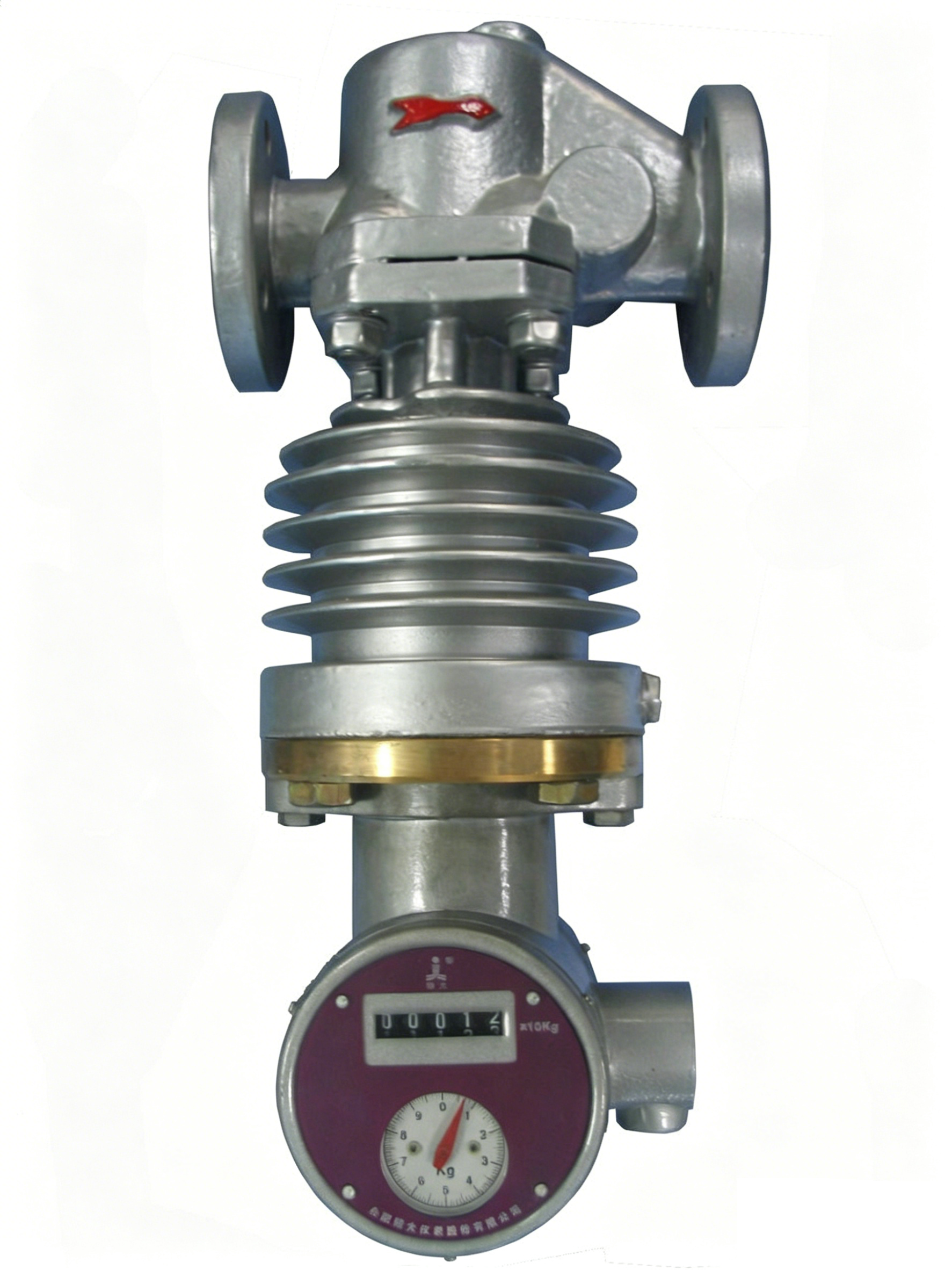

分流旋翼式蒸汽流量计产品介绍
分流旋翼式蒸汽流量计是工业场景中用于蒸汽流量计量的专用仪表，可稳定完成饱和蒸汽与微过热蒸汽的流量测量工作，适配多种工业场景的蒸汽计量需求，在能源管控、生产核算、设备运维等环节发挥重要作用。该产品以机械结构为基础，兼顾现场显示与远传功能，压力变动时可通过简易调整保障计量稳定，具备结构简洁、运行可靠、操作便捷、适用范围广等综合优势，是工业蒸汽计量的常用设备。
一、产品基本定位与适用范围
1. 核心用途：专门用于计量工业生产过程中饱和蒸汽、微过热蒸汽的流量，其中微过热蒸汽过热度不超过20℃，可精准获取蒸汽实际质量累积量，满足工业生产的计量与核算需求。
2. 显示功能：支持现场直接显示数据，同时可实现远传累积显示，既能满足现场实时查看需求，也能适配远程数据采集与集中管理的场景。
3. 压力适配：管道内蒸汽压力发生变动时，可通过简便的压力调整装置修正参数，持续保障计量结果的准确性，适配压力波动的工业工况。
4. 适用行业：广泛应用于石油、化工、轻工、机械等多个使用蒸汽的工业领域，覆盖蒸汽输送、锅炉配套、工艺用汽、供热管网等多种应用场景。
二、核心产品特点
1. 压力调节适配：配备专用压力调节装置，蒸汽管道压力变动时，可通过手动方式调整对应工作压力，无需复杂操作即可维持计量精度，适配多变的现场工况。
2. 直观累积显示：采用字轮式累积显示结构，直接以常用质量单位呈现蒸汽消耗量，读数清晰直观，无需额外换算，降低现场人员读取数据的难度。
3. 结构简洁耐用：整体机械结构设计简单，无复杂精密组件，日常运行稳定性强，不易出现故障，使用寿命较长，可满足工业长期连续运行的需求。
4. 操作维护简便：安装、调试、日常操作流程简单，无需专业技能即可完成基础使用，后期维护成本低，适配工业现场高效运维的需求。
5. 计量适配性强：流量测量范围宽泛，可匹配不同用汽量的设备与管道，兼顾小流量精细计量与大流量常规计量需求，适配多种工况参数。
三、工作原理与结构组成
（一）核心工作原理
分流旋翼式蒸汽流量计基于差压分流与旋翼传动结合的原理工作，具体流程如下：
1. 蒸汽进入仪表本体后，一部分蒸汽通过节流元件产生节流作用，形成稳定差压；
2. 另一部分蒸汽经喷嘴进入分流管，以喷射形式作用于叶轮，为叶轮提供旋转动力；
3. 仪表内部蒸汽按固定比例分流至分流管道，叶轮转速与分流量大小呈正比关系，进而与总蒸汽流量形成对应比例关系；
4. 通过计数机构记录叶轮旋转次数，经内部传动机构转换后，在表头直接显示对应的蒸汽流量数值，完成精准计量。
（二）主要结构部件
1. 节流组件：包含喷嘴、孔板等节流元件，是形成差压、实现分流的核心部件，保障蒸汽按既定比例分流，奠定计量基础。
2. 传动组件：以叶轮为核心，配合转轴、减速器等部件，将蒸汽动能转化为旋转运动，传递流量信号。
3. 阻尼组件：包含阻尼叶片、阻尼腔等结构，通过阻尼作用稳定叶轮转速，避免转速波动影响计量精度，保障数据稳定。
4. 显示组件：由字轮计数器、指针表盘等组成，实现现场数据直观显示，清晰呈现蒸汽累积消耗量。
5. 辅助部件：配备散热器、注水螺栓、排气螺栓、放水螺栓等，用于仪表日常维护、介质加注与工况适配，提升运行稳定性。
■技术标准
1.国家专业标准JB/T9247-1999《分流旋翼式蒸汽流量计》
2.企业技术标准Q/JD2.008-2010《分流旋翼式蒸汽流量计》
3.生产许可证号：皖字号
■产品性能
1.流体和流体的性质：干饱和蒸汽、微过热蒸汽（过热度不超过20℃）
2.压力损失
3.蒸汽流量计额定流量表（单位：kg/h）
| 蒸汽压力MPa | DN25 | DN50 | DN80 | DN100 |
| 节流元件 |
| 1# | 2# | 3# | 1# | 2# | 3# | 1# | 2# | 3# | 1# | 2# | 3# |
| 0.05 | 70 | 35.3 | 18 | 660 | 265 | 133 | 1325 | 660 | 265 | 2650 | 1325 | 660 |
| 0.1 | 80 | 40 | 20 | 750 | 300 | 150 | 1500 | 750 | 300 | 3000 | 1500 | 750 |
| 0.2 | 96.7 | 48 | 24 | 915 | 366 | 188 | 1830 | 915 | 366 | 3660 | 1830 | 915 |
| 0.3 | 110 | 55 | 27.5 | 1050 | 420 | 210 | 2100 | 1050 | 420 | 4200 | 2100 | 1050 |
| 0.4 | 122 | 61 | 30.7 | 1165 | 466 | 233 | 2330 | 1165 | 466 | 4660 | 2330 | 1165 |
| 0.5 | 133 | 66.6 | 33.3 | 1270 | 508 | 254 | 2540 | 1270 | 508 | 5080 | 2540 | 1270 |
| 0.6 | 143 | 71 | 36 | 1365 | 547 | 273 | 2730 | 1365 | 547 | 5470 | 2730 | 1365 |
| 0.7 | 152.6 | 76 | 38 | 1450 | 576 | 290 | 2900 | 1450 | 576 | 5760 | 2900 | 1450 |
| 0.8 | 161.6 | 80.7 | 40.7 | 1540 | 615 | 315 | 3150 | 1540 | 615 | 6150 | 3150 | 1540 |
| 0.9 | 170 | 85 | 42.7 | 1620 | 648 | 324 | 3240 | 1620 | 648 | 6480 | 3240 | 1620 |
| 1.0 | 176.6 | 88.7 | 44.7 | 1695 | 677 | 339 | 3390 | 1695 | 677 | 6770 | 3390 | 1695 |
| 1.1 | | | | 1760 | 706 | 353 | 3530 | 1760 | 706 | 7060 | 3530 | 1760 |
| 1.2 | | | | 1835 | 733 | 367 | 3670 | 1835 | 733 | 7330 | 3670 | 1835 |
| 1.3 | | | | 1900 | 760 | 380 | 3800 | 1900 | 760 | 7600 | 3800 | 1900 |
| 1.4 | | | | 1965 | 785 | 393 | 3930 | 1965 | 785 | 7850 | 3930 | 1965 |
| 1.5 | | | | 2015 | 810 | 403 | 4030 | 2015 | 810 | 8100 | 4030 | 2015 |
| 1.6 | | | | 2090 | 835 | 418 | 4180 | 2090 | 835 | 8350 | 4180 | 2090 |
| 指针显示 | 0-10kg | 0-100kg | 0-10kg | 0-100kg | 0-10kg | 0-100kg |
■公称压力及工作温度 | 公称通径（mm） | 精度等级 | 公称压力 | 使用温度（℃） | 环境温度（℃） |
| 25 | 2 | 1.0 | 183 | -20~+50 |
| 50 | 2.5 | 1.6 | 220 |
| 80 | 2.5 | 1.6 | 220 |
| 100 | 2.5 | 1.6 | 220 |
■外形尺寸及安装方式
1.外形尺寸 | 公称通径 | 安装方法 | 法兰连接 | 法兰 | LFX |
| 外径D | 螺孔中心距D1 | 螺孔n-d | L | H | B宽度 | 重量kg |
| 25 | 水平安装 | GB/T17241.6-.7-1998 | 115 | 85 | 4-φ14 | 200 | 437 | 153 | 27 |
| 50 | 160 | 125 | 4-φ18 | 324 | 680 | 196 | 32 |
| 80 | 195 | 160 | 8-φ18 | 324 | 710 | 196 | 40 |
| 100 | 215 | 180 | 8-φ18 | 324 | 730 | 196 | 45 |
2.安装方式
本仪表安装方便，安装时请注意以下事项
1.流量计必须安装在蒸汽管线水平直管线的中心线上，其流量计进口端直管段长度不小于10DN，出口端直管段长度不小于5DN。
2.流量计开始运行前，必须从注水口注满清水。
3.当流量计在环境温度0℃以下使用时应注意防冻，注入散热器中的清水应使用不冻液（约含50%甘醇的水溶液）来代替。■蒸汽流量计产品标记 | | | 说明 |
| 类型代号 | LFX | 蒸汽流量计 |
| - | | 型号之间连接符 |
| 公称通径 | 25 | 公称通径25mm |
| 50 | 公称通径50mm |
| 80 | 公称通径80mm |
| 100 | 公称通径100mm |
| / | | 型号之间连接符 |
| 节流元件号 | 1 | 1号节流元件 |
| 2 | 2号节流元件 |
| 3 | 3号节流元件 |
举例：LFX-50/2 说明：蒸汽流量计，公称通径50mm，2号节流元件
■设计选型须知
1.使用蒸汽必须是饱和蒸汽或者是微过热蒸汽（过热度不超过20℃）
2.在流量计公称压力范围内，选择近似流量范围或常用工作流量。
3.若所选流量计口径与实际管径不符，应改造管路，但必须满足直管段要求。
六、产品型号与选型要点
（一）型号标识规则
产品型号采用固定格式编制，清晰体现核心参数，便于选型与识别：
1. 类型代号：统一以LFX作为分流旋翼式蒸汽流量计的代号；
2. 公称通径：标注仪表的公称通径数值，对应不同管道尺寸；
3. 节流元件号：标注节流元件编号，区分不同流量适配规格；
4. 示例：标准型号可清晰反映仪表类型、通径与节流元件规格，方便现场匹配与更换。
（二）选型核心须知
1. 介质确认：使用前需确认蒸汽类型，仅可选择饱和蒸汽或过热度不超过20℃的微过热蒸汽，不符合介质要求会影响计量精度与设备寿命。
2. 流量匹配：在仪表公称压力范围内，结合现场常用工作流量选择对应规格，保障计量区间与实际用汽量匹配。
3. 管径适配：优先选择与实际管径一致的仪表，若存在差异，需按规范改造管路，严格满足直管段要求，不可忽视安装条件。
4. 工况适配：结合现场压力、温度参数，选择对应公称压力与温度范围的产品，确保仪表在安全、稳定的区间内运行。
七、日常使用与维护要点
1. 启动前检查：确认仪表安装牢固、法兰密封完好，注水口已注满介质，压力调节装置调整至对应工况参数。
2. 运行中监测：定期查看显示数据是否正常，有无异常波动、停转等情况，检查有无蒸汽泄漏、部件松动等问题。
3. 低温环境维护：低温季节持续使用时，定期检查不冻液状态，确保防冻效果，避免仪表冻损。
4. 停机维护：长期停机时，需排空仪表内部积水，清洁各部件，做好防尘、防潮处理，再次启动前按新安装标准检查。
5. 定期检查：定期检查压力调节装置、传动组件、显示组件的工作状态，及时清理杂质，保障仪表长期稳定运行。
八、产品综合优势与应用价值
1. 计量稳定可靠：基于成熟的分流旋翼原理，机械结构运行稳定，不受电磁干扰等因素影响，计量结果持续可靠，满足工业计量需求。
2. 适配场景广泛：可适配不同行业、不同压力、不同流量的蒸汽计量场景，通用性强，降低企业多场景选型成本。
3. 操作门槛较低：无需复杂的电气连接与参数设置，现场人员可快速掌握操作、调试与基础维护方法，提升使用效率。
4. 长期使用成本低：结构耐用、故障率低、维护简便，无需频繁更换配件，长期运行的综合成本处于合理水平。
5. 数据应用便捷：现场显示与远传功能结合，既可满足现场实时查看，也能接入企业能源管理系统，为能耗核算、节能优化、生产调度提供精准数据支撑。
