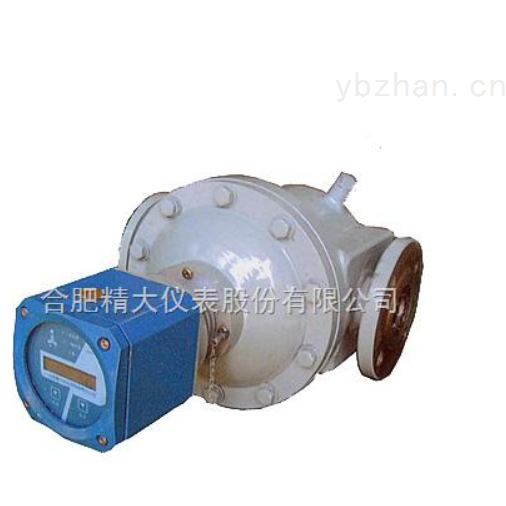

旋转活塞流量计是容积式流量计的一种，它不但具备一般容积式流量计适用于多种介质，耐高温、耐高压、精度高、运行可靠等优点，更适用于高粘度的计量。它的特点是结构简单，拆装便捷省时。计量部件如需清洗，可以无须特殊工具，很方便地将其从壳体上拆下，清洗后无须调整即可复位，又不影响计量精度。

■旋转活塞流量计

概述
容积式流量计的一种，它不但具备一般容积
式流量计适用于多种介质，耐高温、耐高压、精度高、运行可靠等优点，
更适用于高粘度的计量。它的特点是结构简单，拆装便捷省时。计量部件
如需清洗，可以无须特殊工具，很方便地将其从壳体上拆下，清洗后无须
调整即可复位，又不影响计量精度。

工作原理
流量计由壳体，活塞机构等部件组成。计数器*与油液隔离，靠磁性转动，当流量计接入管路并有油液流过时，进出口两侧的压力差将推动活塞作回转 运动，此时与活塞相连接的磁性偶合器也随之转动，由于活塞的转数正比于流过流量计的油量，因此计数机构所记下的活塞转数即流过流量计的油量的倍数。脉冲输 出流量计，没有以上计数器，是有信号接收器，和三芯仪表线组成。旋转活塞流量计原理图将一开口的环形旋转活塞7插人外圆筒6的内壁与内圆筒5的外壁所形成的环形区间中。该环形旋转活塞可以是C形的，也可以是H形的，如图1所示。在内外圆筒间有一固定隔板2,隔板左边是流量计进口1,隔板右边是流量计出口3。在未安装旋转活塞前，进口与出口是直通的。安装旋转活塞后，进口与出口就被旋转活塞和隔板隔开。在流量计进出口流体差压的作用下，由于旋转活塞7的中心轴只能绕着内圆筒5沿箭头方向旋转，故使得旋转活塞在环形区间中只能摆动旋转，而不是真正的旋转。
